發(變)電站二次控制室是電力屏柜集中控制的一種體現方式，通過組屏方式把所有控制設置集中放置于控制室內。



屏柜系列型號：

      JEZ-PKCK 主變保護測控屏

      JEZ--PKDT 調度數據網屏

      JEZ-PKYD 遠動通迅屏

      JEZ--PKGH 公用測控屏

      JEZ-PKSCADA 電力系統柜

      JEZ--PKFD 發電機保護屏

      JEZ-PKTD 同期屏

      JEZ--PKXH 中央信號屏

      JEZ-PKDB 電度表屏

      JEZ--PKDL 電能質量采集屏

系統方案介紹：

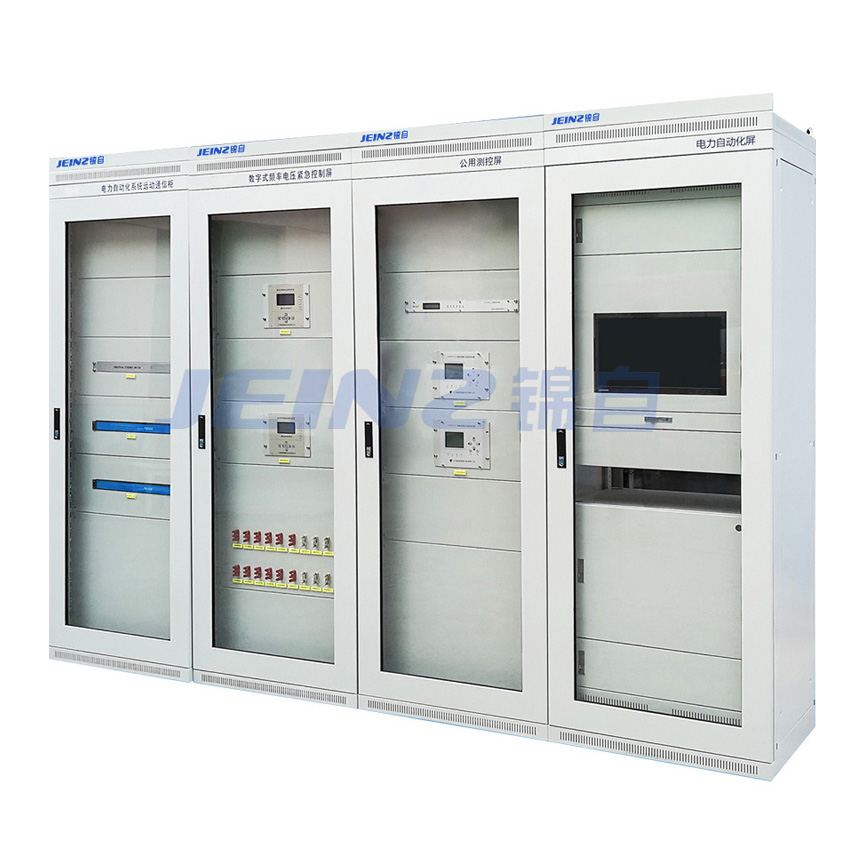

       JEZ-PK系列電力自動化屏柜適用于發、變、配電系統集中控制，通過以高可靠性PK柜體為材質，內置各類保護,測控及傳輸裝置，集中放置于二次設備室，以便與高壓設備隔離，用于集中控制，此類柜型樣式多種，機構采用組合式?？煞胖枚喾N電力設備，以便進行各種不同需求的組合，我司結合多年電力自動化配套的經驗，依托屏柜部電氣布線施工的專業水準，JZT-PK系列電力自動化屏柜可組建成電力系統監控屏(用于電力自動化系統的實時監控)，主變保護測控屏(用于變電站主變壓器，主電動機的保護測量及控制)，遠動通訊屏(用于各類配電數據的交換及互相調配)，電力數據調度屏(用于遠程傳輸電力數據至調度數據中心)，同期屏、母差屏等各種安裝于放置二次設備室的屏柜。是與發、變、配電系統，電力自動化系統，遠動系統等自動化系統連接的橋梁與紐帶。

1）海拔高度：不超過2000m；
2）環境溫度：-10℃~+40℃；
3）相對濕度：≤90%（25℃）；
4）地震烈度：不超過8度；
5）柜體限在室內使用，且環境干燥；
6）室內應無腐蝕金屬和破壞絕緣的有害氣體；
7）安裝垂直傾斜度：不超過5°；
8）無強電磁場干擾與劇烈振動。

名稱	型號	高（mm）	寬（mm）	深（mm）
內嵌式柜體	HZ-GZDW-N	1660	600	600
		1860	800	600
		2000	800	600
		2060	800	600
		2200	800	600
		2260	800	600
		2300	800	600
		2360	800	600

注：柜體尺寸、顏色、防護等級均可根據用戶要求定制。
